軸類件光學測量系統 Opticline C1000系列

發布時間：2020.03.17 閱讀量：1981

軸類件光學測量系統 Opticline C1000系列
產品描述

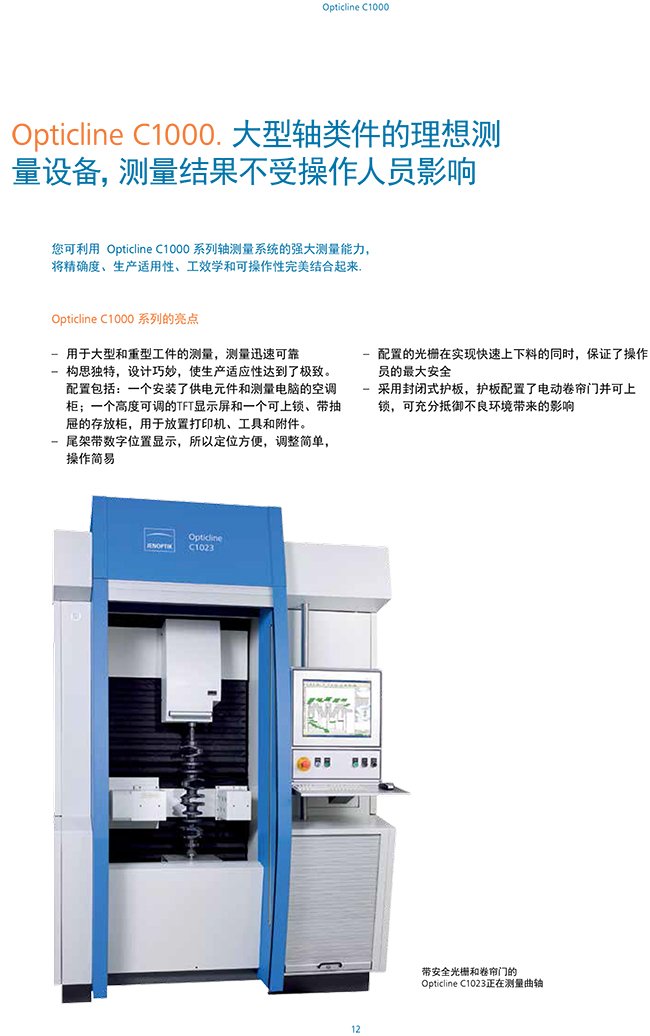

    德國業納Jenoptik 軸類件光學測量系統 Opticline C1000系列


    1、高速
    OPTICLINE 測量技術采用光電陰影成象原理全自動探測需測量的工件。由于單個測量值的測量分辨率高，所以整個工件輪廓的分析速度快，精度高。


    undefined

    2、高效
    OPTICLINE 測量系統融入了我公司幾十年來在光學非接觸式軸類件測量系統領域積累的豐富經驗和知識，融合了我們強大的技術實力，是高效成熟產品的典范，即適合于操作工自檢，又可集成到生產線內用于百分之百的全檢。


    3、多樣
    OPTICLINE 測量系統品種繁多，為用戶提供了眾多的測量和分析可能。本系列產品可根據用戶需求給予靜態、傾斜或動態測量，并能按需集成到生產線內用于自動測量。

    4、可靠
    OPTICLINE 產品的性能，精度高，對周?chē)h(huán)境的敏感度低，所以多年來為全球用戶所青睞，到目前為止已有大量測量設備在全球各地安裝使用。

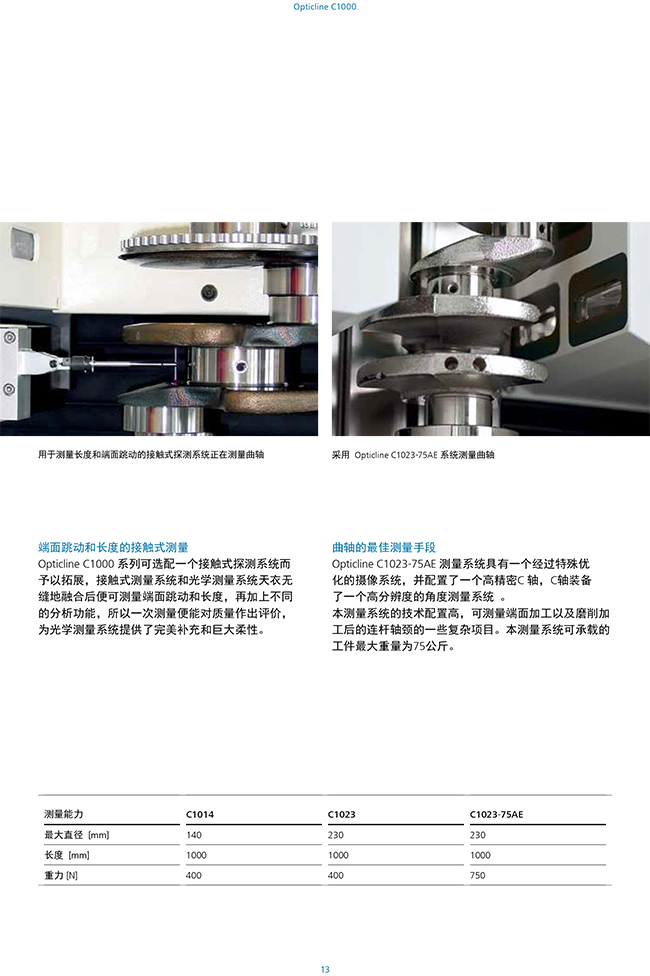

    跳動和長度測量
    opticline C1000 系列可選配一個接觸式探測系統而予以拓展，接觸式測量系統和光學測量系統天衣無縫地融合后便可測量端面跳動和長度，再加上不同的分析可能，所以一次測量便能對質量作出評價，
    為光學測量系統提供了補充和巨大柔性。








    應用實例

    undefined


    技術參數：


    Opticline

     CHR302

     C203

     C305

     C310

     C314

      C505

      C510

     C514

     C805

      C810

     C814

     C1014

      C1023

    C1023-75AE

     C1023-75AE

    直徑

      0.2-20

     0.2-50

     6-100

     0.2-140

      0.2-50

     6-100

    0.2-140

     0.2-50

     6-100

      0.2-140

     0.2-140

     0.2-230

     0.2-230

      0.2-230

    長度

      250

     250

     300

      300

     250

     550

     550

     500

     850

     850

     800

    1000

     1000

      1000

    工件參數

    直徑

     150

     150

     150

     150

      150

     150

     150

     150

     150

     150

     150

      300

      300

      300

    長度*(mm)

     250

      250

      300

     300

     280

      550

     550

      530

     850

    850

     830

      1000

     1000

     1000

    工件重量（N）

      50

     50

      100

     100

     100

    150

     150

      200

     200

     200

     200

    400

     400

      750

    分辨率

    直徑μm

     0.1

     0.1

      0.1

     0.1

     0.1

     0.1

      0.1

     0.1

     0.1

     0.1

     0.1

     0.1/0.2

    0.1/0.2

     0.1/0.2

    長度μm

     0.1

     0.1

     0.1

     0.1

     0.1

     0.1

     0.1

     0.1

     0.1

     0.1

     0.1

     0.1/0.5

    0.1/0.5

     0.1/0.5

    角度°

     0.018

     0.018

     0.018

     0.018

     0.018

    0.018

     0.018

     0.0018

     0.018

     0.018

     0.0018

     0.0018

     0.0018

     0.0005/0.001

    測量精度

    根據DIN EN ISO 10360 / VDI/VDE 2617標準允許的長度測量偏差

    直徑μm

     (2+D[mm]/100)

    長度μm

    (5+L[mm]/100)

    重復精度

    在磨削工件表面進行25次重復測量時典型的結果分散值
